Univerzální malý výstupní transformátor pro lampové radiopřijímače a zesilovače.
Výstupní trafo je jednou z nejdůležitějších součástí každého koncového nf stupně u lampového zařízení - přizpůsobuje vysokou impedanci elektronky k nízkoimpedančnímu reproduktoru. Bohužel dnes už se tyto transformátory prakticky nevyrábějí a nebo jsou pekelně drahé (i několik tisíc). Přitom zejména u jednočinných zesilovačů ve třídě A, je nelze jednoduše nijak nahradit. Někde popisované pokusy s běžnými síťovými transformátory jako náhradou jsou k ničemu ! Jedná se vysloveně o nouzové řešení, protože tato trafa jsou konstrukčně zcela jinak dělaná (mají střídavě skládané plechy jádra a tudíž nemají vzduchovou mezeru, důležitou pro omezení stejnosměrného sycení a dokonalý přenos zvuku) - výsledný zvuk je pak velmi slabý a zkreslený. Výsledek pak obvykle akorát konstruktéra odradí od dalších pokusů s lampami...

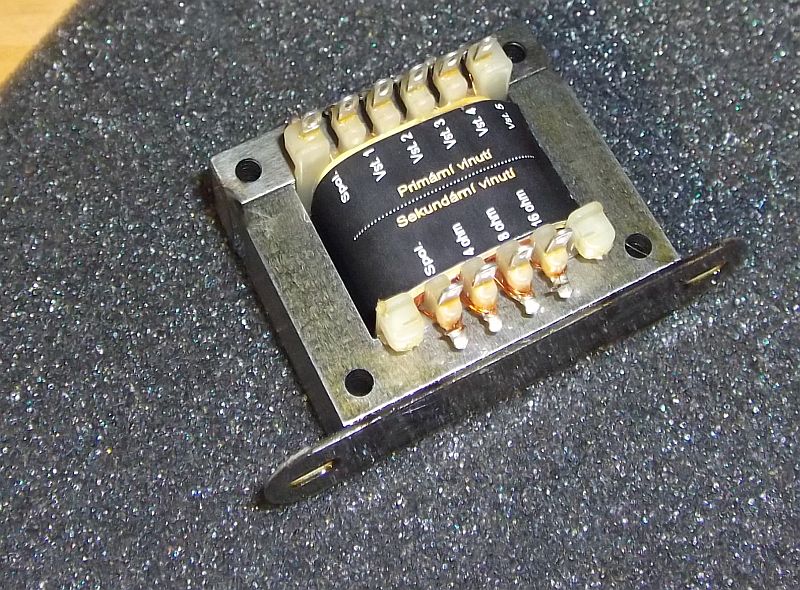

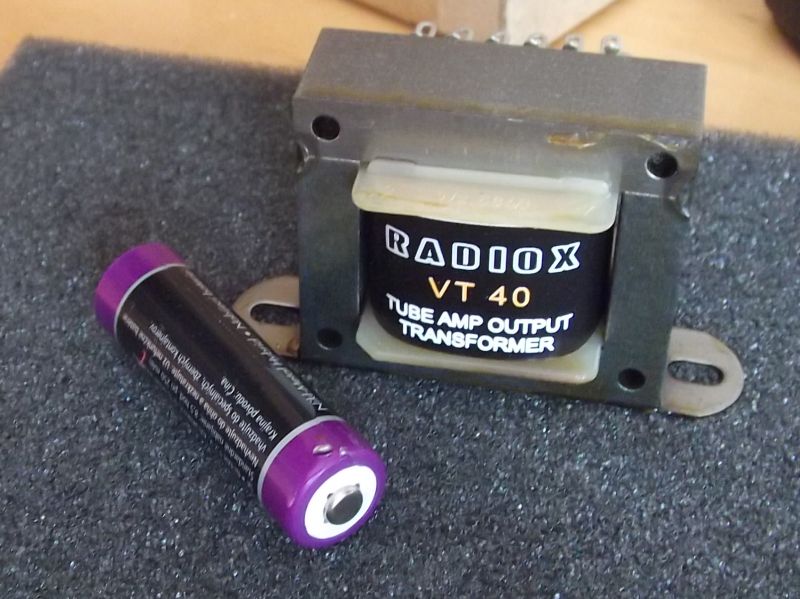

Nabízíme vám nový univerzální výstupní transformátor RADIOX Minor VT40, který se hodí zejména pro menší amatérské zesilovače a lampová rádia v jednočinném zapojení (třída A) (cca do 10W sinusového výstupního výkonu). Malé rozměry, vzduchová mezera, několik odboček vinutí, díky nimž se dá přizpůsobit téměř jakýkoliv reproduktor či náhlavní sluchátka (4, 8 nebo 16 ohmů) ke koncové elektronce Vašeho postaveného rádia či zesilovače. Primární vinutí v pěti stupních (až do cca 10 kOhmů impedance). Robustní pevná konstrukce s bodovými svary, která zajišťuje minimální vibrace a "bručení" plechů.

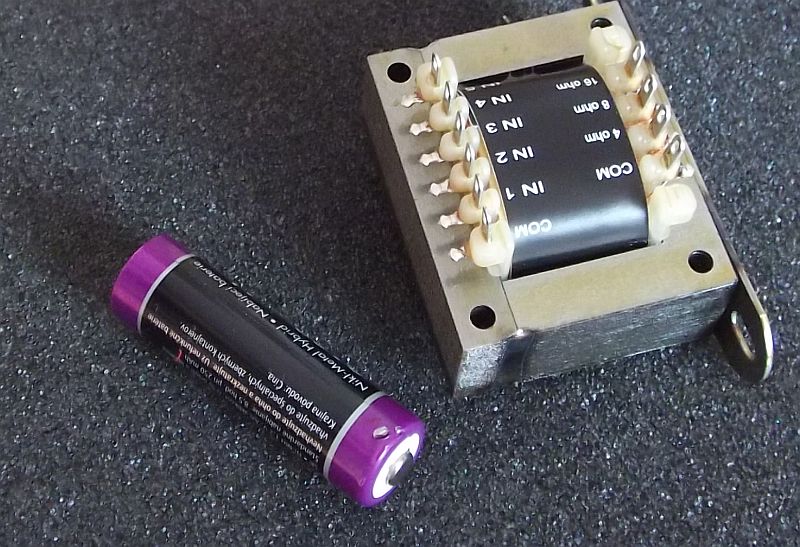

Rozměry 48x40x16mm (bez úchytů)
Nová zakázková výroba, omezené množství.
Při uzavření objednávky (u pokladny) můžete do poznámky napsat, zda-li si přejete transformátor v "českém" provedení, nebo s anglickými nápisy...
Panelový VU metr kulatý | | Panelový VU metr 55x48 | | Výstupní trafo VT42 - pár STEREO | | Ladicí kondenzátor 2 x 150pf |
 | | Soubory ke stažení : |

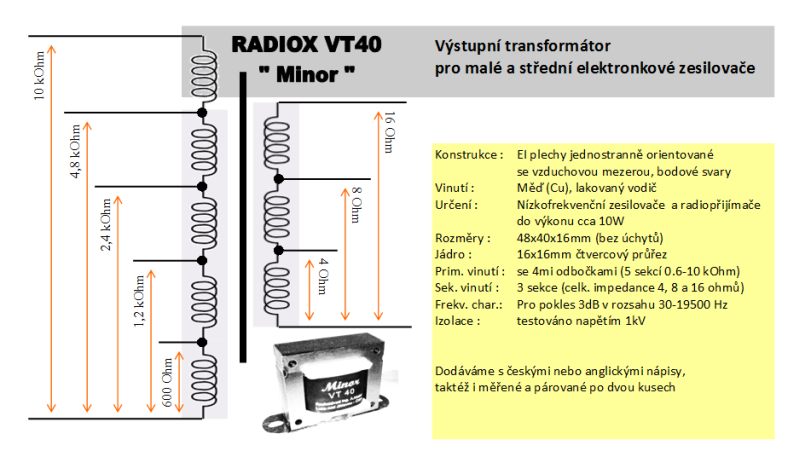

| Technické údaje, schéma VT40 (JPG - 0.1 MB) |
