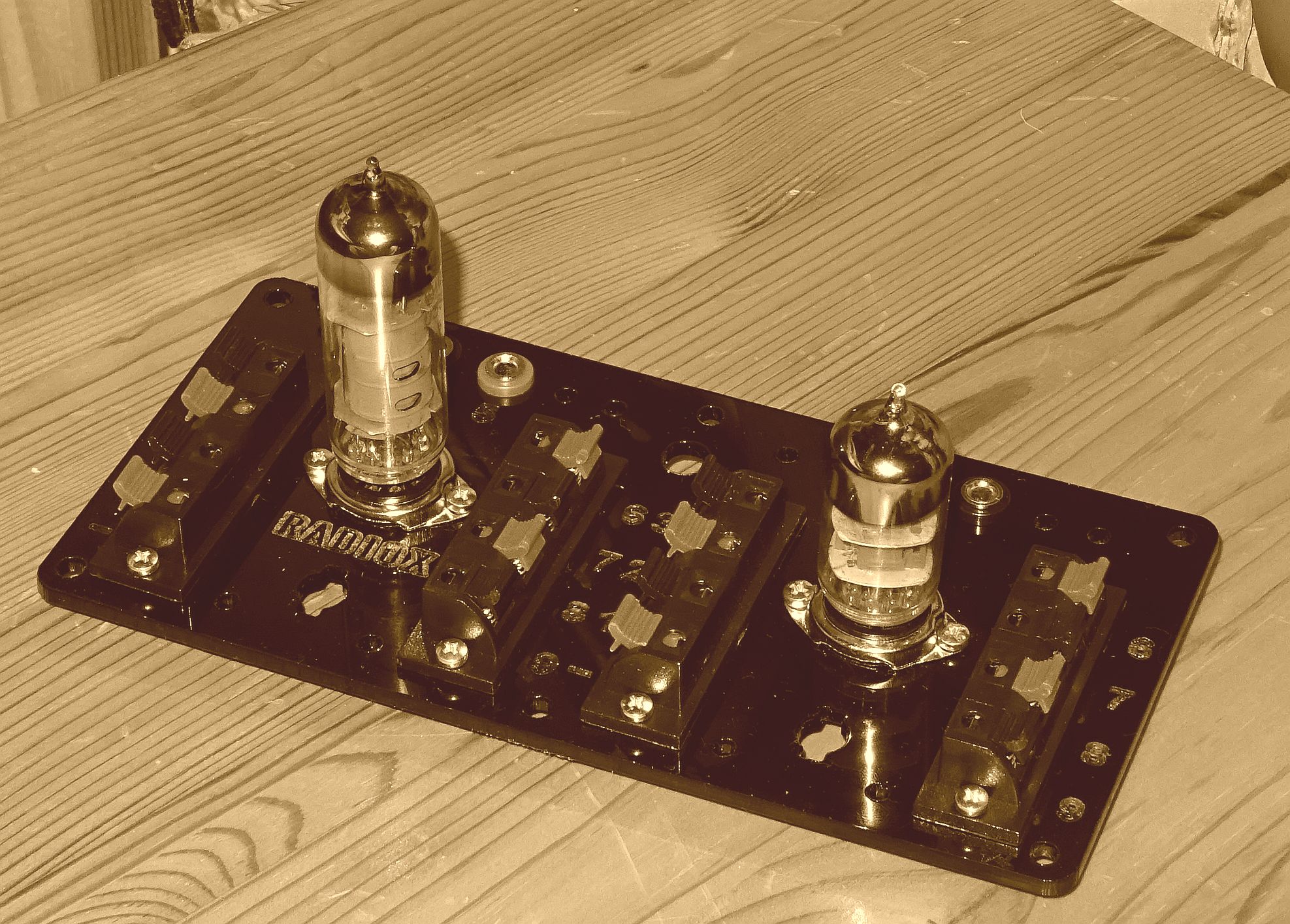

Prototypová plastová pokusná deska pro dvě novalové elektronky (mají devět pinů - většina novějších elektronek - např. ECC83, PCL85, EM84 atd.). Obsahuje objímky, jejichž vývody jsou vyvedeny na perové kontakty a snadno tak můžeme i bez pájení laborovat s nějakým zapojením - různě měnit ostatní součástky a jejich hodnoty, abychom získali nejlepší výsledek, který se teprve potom bude realizovat "načisto".

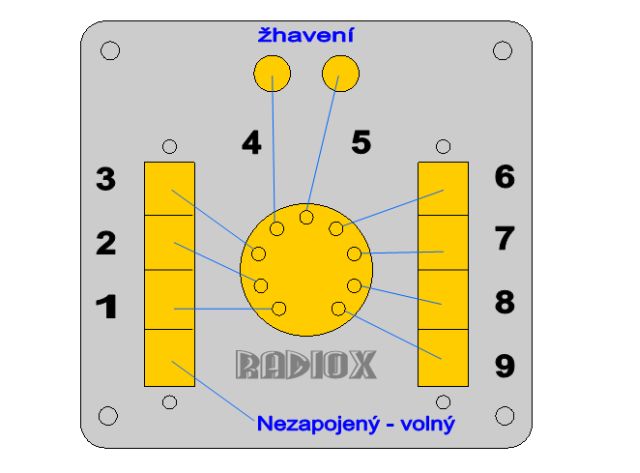

Žhavící přívody (jsou u naprosté většiny novalových elektronek na stejných "nožičkách") jsou vyvedeny na dvě zdířky (na běžný banánek) pro snadné připojení např. regulovatelného zdroje. Dále jsou na desce další dvě zdířky a ještě několik otvorů M3 pro případné přimontování pájecích oček, atd. Po obvodu je šest děr M4 pro upevnění, nebo pro montáž šroubů ve funkci nožiček.

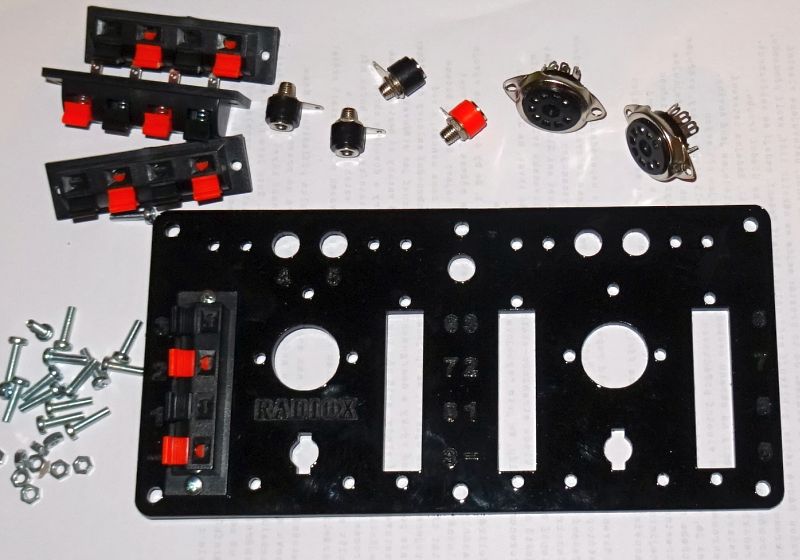

Jedná se o stavebnici - dostanete základní plastovou destičku, čtyři čtyřpólové pérové kontakty, čtyři zdířky, dvě objímky na elektronky, šroubky a kus drátu, kterým jednoduše připájíte vývody z objímky k patřičným kontaktům (práce na půl hodinky). Zvládne to každý, kdo má alespoň základní znalost pájení - i úplný začátečník.
Rozměry cca 10x20cm
Pokud máte po ruce nějaké staré objímky a zdířky, můžete si u nás koupit také jenom samotnou desku s pérovými konektory - pod označením TS20A
