Krystalka - stavebnice chassis RB10

Krystalka - stavebnice chassis RB10


( Stavebnice rádií )




Ukázat větší obrázekUkázat větší obrázekUkázat větší obrázek

MOMENTÁLNĚ NENÍ SKLADEM
a bohužel už nejspíš ani nebude.


Cena :
(v EUR : 15 €)
350


ZVLÁDNU TO POSTAVIT ?
Složitost : určeno i pro úplné začátečníky
Pájení : vyžaduje alespoň základy pájení
Oživení : oživení je velmi snadné

Soubor základních dílů pro stavbu klasické krystalky.

Kromě dvou obtížně sehnatelných součástek - ladícího kondenzátoru 500pF a germaniové diody tato stavebnice obsahuje také vysokofrekvenční lanko pro navinutí cívky a hlavně celou "základní desku" - chassis s kostrou vzduchové cívky, zdířky pro připojení sluchátek, antény s uzemněním a případně i detektoru. Dále je součástí kompletní velkoplošný ladící knoflík, který díky svému vroubkovanému okraji umožňuje i bez převodu poměrně jemné ladění, takže vyhoví nejen pro krystalku, ale případně i pro citlivé a selektivní zpětnovazební přijímače.

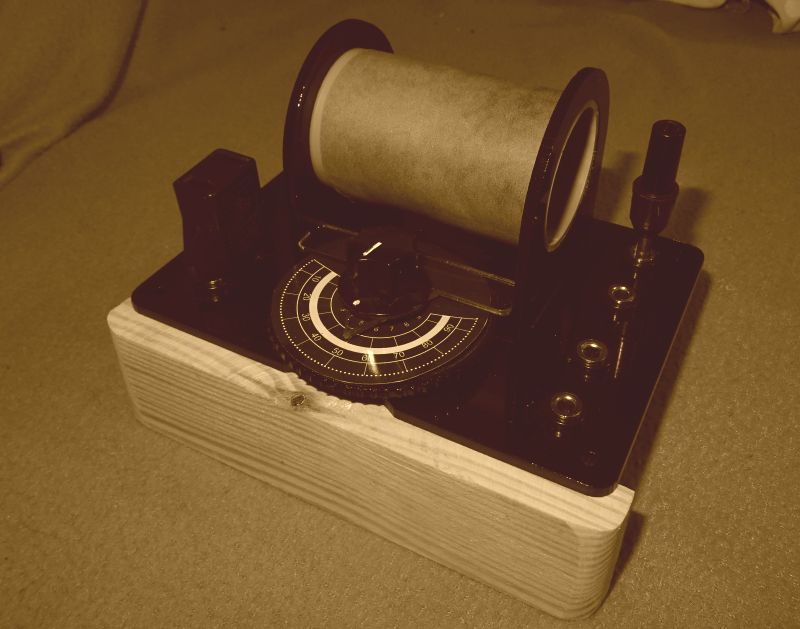

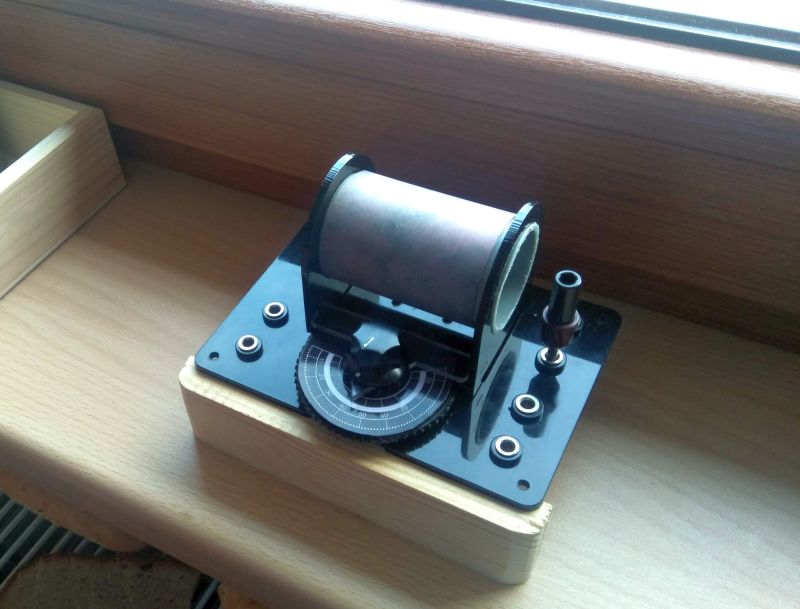

Chassis má i další otvory na pájecí očka nebo šroubky (průměr 3mm), a stejné otvory jsou i v rozích. Celé šasi se tak dá jednoduše upevnit do nějaké dřevěné krabičky, nebo do bočnic z odřezků dřevěných lišt (jak je naznačeno na jedné fotografii).

Materiál je černé plexisklo, které se velmi snadno opracovává i v domácích podmínkách a vzhledem se přitom blíží k dříve používanému bakelitu. Kostra cívky je novodurová trubka, která se dá snadno nabarvit, nebo jednoduše polepit papírem či samolepící tapetou.

Díky těmto dílům si může vzhledově takřka dokonalou retro krystalku postavit i člověk méně manuálně zručný, nebo bez potřebného dílenského vybavení - třeba i doma v obýváku, nebo dětském pokoji. Stačí vám jen vteřinové lepidlo a chuť do práce...

Ke stavbě vlastní krystalky budete potřebovat už jenom sluchátka, nebo nějaký zesilovač a anténu s uzeměním.

Zdířky mají standardní rozteč 20mm, takže do nich může šťastný majitel zasunout prakticky jakákoliv historická sluchátka, nebo i třeba původní krystalový detektor s galenitem.

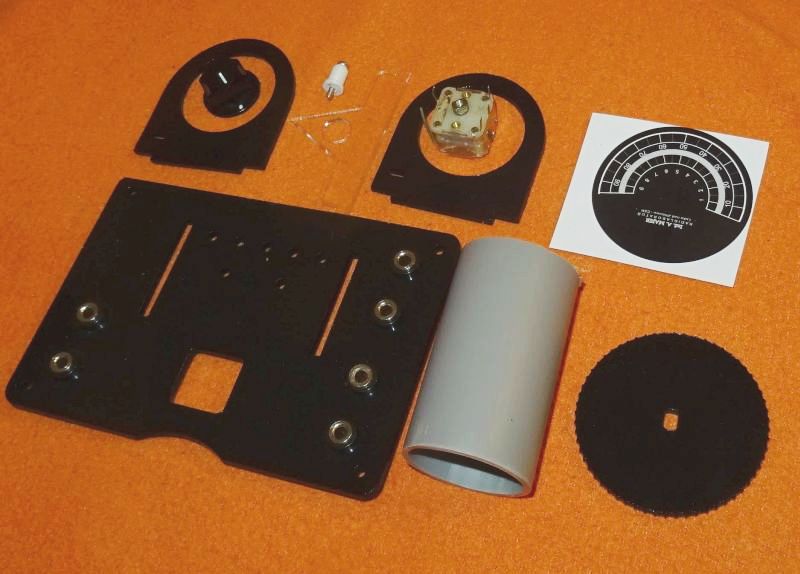

Stavebnice obsahuje vše co je na poslední fotografii, plus ještě germaniovou diodu a vf lanko na cívku. Tedy :

Základní deska chassis (cca 10x15cm)
Kostra cívky (2x bočnice a 1x trubka)
Ladicí kondenzátor
Redukční oska se šroubkem
Ladicí kotouč vroubkovaný
Ovládací ladicí knoflík
Průhled se šipkou ke stupnici
Stupnice papírová k vystřižení
Germaniová dioda
6x zdířka s pájecím očkem
10m vf lanka 30x0.05
