Chcete si postavit dvoulampovku, nebo tranzistorový zpětnovazební audion ? Základem je samozřejmě otočný kondenzátor, součástka nezbytná pro všechny amatérské radiopřijímače a krystalky - věc kdysi zcela běžná, ale bohužel v dnešní době už téměř nesehnatelná...
Nyní vám ale nabízíme ve formě jednoduché stavebnice nový ladicí kondenzátor s kapacitou 2x270pf (paralelním spojením obou sekcí získáte kondenzátor s plynulým průběhem 0-540pF, kterým snadno nahradíte drahý a dnes už nedostupný vzduchový ladící kondenzátor 500pF)

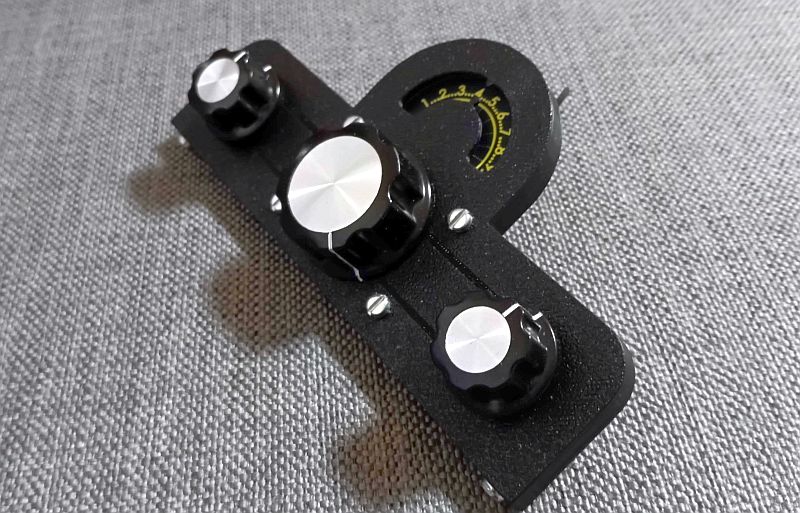

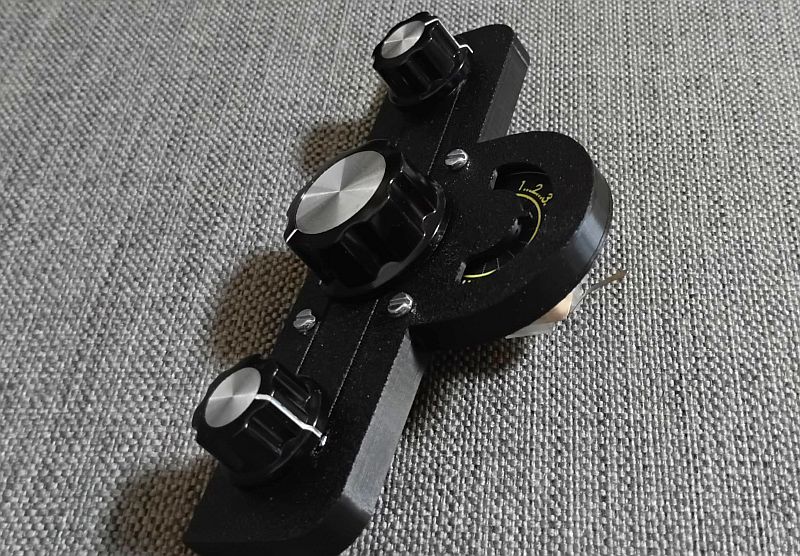

Kondenzátor je opatřen mechanickým převodem (cca 1:4), díky čemuž je ladění a hledání stanic mnohem jemnější a citlivější (zejména u velmi slabých vysílačů). Má okénko se stupnicí (kterých je k dispozici několik v různém provedení) a velký bakelitový knoflík s hliníkovým terčíkem.
Uvnitř jsou také objímky pro dvě LED diody (ø5mm, např. žluté), kterými se dá případně stupnice i osvětlit.

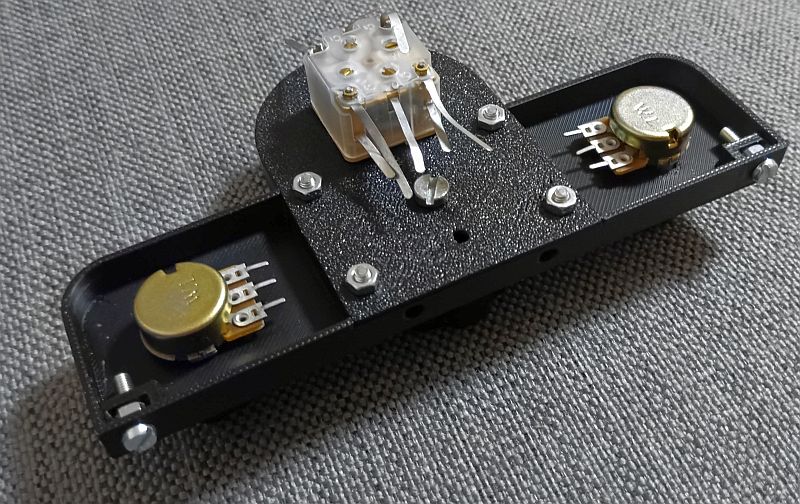

Do panelu je navíc možno zamontovat dva běžné potenciometry (obvykle hlasitost a řízení zpětné vazby). Oba knoflíky pro potenciometry (6mm hřídelka) jsou součástí stavebnice.
Rozměry 140x70x45mm (45mm je hloubka včetně kondenzátoru a ovládacího knoflíku).
Sestavení zabere doslova chvilku - jedná se v podstatě jenom o sešroubování několika dílů, plus vystřižení a nalepení stupnice.
Panel je možné upevnit buď na skříňku rádia, nebo i přímo na chassis - ve spodní části jsou otvory pro upevnění pomocí šroubků M3
Stavebnice obsahuje všechny díly, kondenzátor, dva malé a jeden velký ovládací knoflíky, spojovací materiál a papírovou stupnici (další se dají stáhnout). Součástí NEJSOU potenciometry, ani LED diody - obojí ale případně máme také na skladě.
Ladicí kondenzátor 2 x 270pf AM/FM | | Germaniová dioda - detekční 1N34A | | Zesilovač mini 0.5W | | Ladicí kondenzátor s převodem |
 | | Soubory ke stažení : |
| Stupnice pro ladicí kondenzátor LP-30 (PDF - 0.5 MB) |
