|  | Schéma - Superreakční FM přijímačSuperreakční FM přijímač
S jediným tranzistorem
| | | Vložil : RadioMan dne 07.08.2021, shlédnuto : 2902x |
 | |
Použité součástky : S9018
|

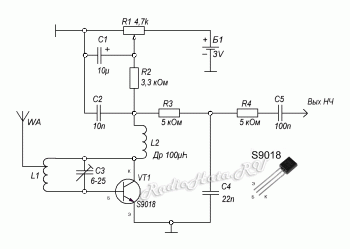

Nejjednodušší FM přijímač s jediným tranzistoru pracuje v rozsahu přijímaných frekvencí od 88 do 108 MHz. Obvod přijímače je velmi jednoduchý - je založen na tranzistoru S9018, přijímač je napájen dvěma AA bateriemi, měděný drát dlouhý 20-25 centimetrů slouží jako anténa, ladění frekvence se provádí pomocí kondenzátoru (klidně i trimru), výstup přijímače se připojuje k zesilovači, nebo k aktivním reproduktorům.
Cívka L2 může být "hotová" axiální tlumivka, ladící cívka L1 představuje několik závitů drátu cca 0,5mm - ideální vyzkoušet (obvykle stačí cca 4-5 závitů, anténa navázaná na odbočku za prvním závitem. |
