|  | Schéma - Rádio s obvodem LM386Rádio s obvodem LM386
Krystalka s velkým zesílením a minimem součástek
| | | Vložil : RadioMan dne 29.07.2020, shlédnuto : 2067x |
 | |
Zdroj : Martyn McKinney
Použité součástky : LM386
|

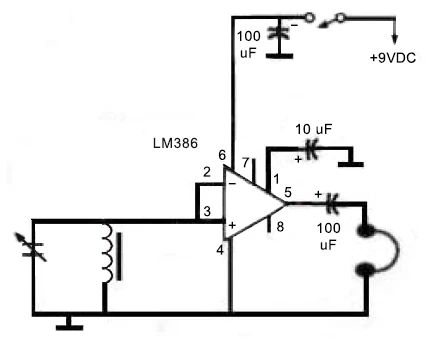

Tento přímozesilující přijímač využívá legendárního obvodu LM386, což je nízkofrekvenční zesilovač s výkonem až 0,5W - v tomto zapojení ale pracuje trochu jinak a vyznačuje se velkým napěťovým ziskem. Na vstupu je klasický laděný obvod (z jakéhokoliv starého středovlnného rádia, nebo nově "vyrobený" - třeba podle tohoto odkazu).
Napájení malou devítivoltovou baterií, poslech na běžná nízkoohmová sluchátka.
Jinak je zapojení tak jednoduché, že k němu snad ani není co dodávat...
Případně více a další podobná schémata najdete zde
|
