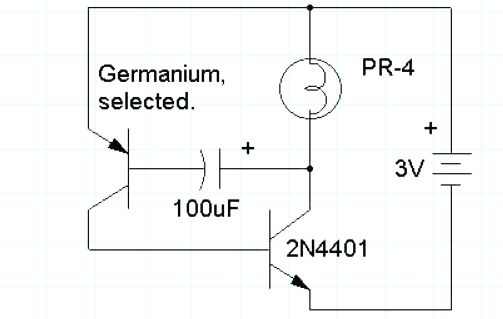

Schéma - Superjednoduchý blikačSuperjednoduchý blikač
Dva tranzistory a jeden kondenzátor...

(určeno i začátečníkům)

Vložil : RadioMan dne 29.07.2020, shlédnuto : 4887x


Zdroj : techlib.com

Použité součástky : 2N4401, BC547, GC507

Toto zapojení je zajímavé svojí jednoduchostí a také tím, že s vhodnými součástkami dokáže pracovat s napájecím napětím od jednoho jediného voltu !

Důležité je pouze to, aby T1 byl tranzistor germaniový (dnes už se nevyrábějí, ale jdou stále sehnat). Ty totiž mají mnohem větší zbytkový proud než křemíkové tranzistory a díky němu se připojený kondenzátor nabíjí a vybíjí. S některým tranzistorem zapojení nemusí pracovat vůbec - v takovém případě obvykle stačí přidat rezistor cca 100k mezi bázi a kolektor. NPN tranzistor může být v podstatě jakýkoliv křemíkový - třeba KC507,BC547 atd.

Jo a ta smyčka v kolečku, co je zapojená v kolektoru druhého tranzistoru je samozřejmě žárovička



Diskuse ke schématu :
Homer
22.11.2020 18:31
Supr nápad,díki
