Schéma - Servisní nf generátorServisní nf generátor
Jednoduchý oscilátor s přepínatelnou frekvencí

(pro mírně pokročilé)

Vložil : Frantimil dne 25.02.2021, shlédnuto : 3416x Upravit


Použité součástky : K561LE6, CD4002A

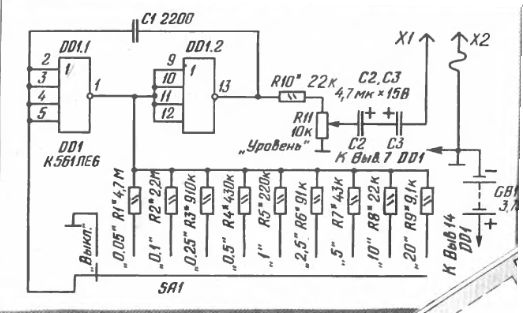

Velmi jednoduchý generátor lze postavit s jediným logickým integrovaným obvodem CMOS. V zapojení je použitý ruský obvod К561ЛЕ6 - který je přímým analogem CD4002E, ale lze použít prakticky jakýkoliv jiný logický obvod s invertory. Přepínáním odporů v obvodu zpětné vazby je možno nastavovat potřebný kmitočet (na obrázku v jednotkách kHz). Komu by stačilo průběžné "ladění", může si samozřejmě vše značně zjednodušit a místo odporů s přepínačem použít jeden otočný potenciometr. Potenciometrem na obrázku se nastavuje výstupní úroveň signálu. Napájení je zde 3.7V, není nijak kritické, ale mělo by být stabilizované, protože je na něm závislá výstupní frekvence.
