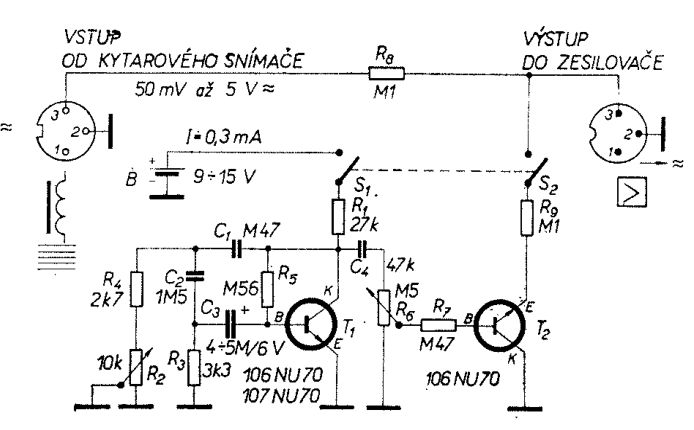

|  | Schéma - Vibráto k elektrické kytařeVibráto k elektrické kytaře
Jednoduchý kytarový efekt - tremolo se dvěma tranzistory
| | | Vložil : RadioMan dne 02.12.2019, shlédnuto : 1296x |
 | |
Zdroj : Radiový konstruktér 2/65
Použité součástky : 106NU70
|
Dnes už pozapomenutý kytarový efekt - tremolo, nebo též vibráto. Velmi podrobný popis funkce a zapojení najdete v RK 65/2, kde bylo toto schéma uveřejněno. Výběr tranzistorů není kritický, protože vlastní zvuk se v podstatě tímto obvodem nijak nemění, není ani důvod ponechávat dnes už skoro nesehnatelné germaniové tranzistory, ale je možné je nahradit prakticky jakýmkoliv křemíkem. Potenciometr R2 řídí frekvenci tremola, R6 pak jeho intenzitu. |
