Schéma - Rušička rádia a televizeRušička rádia a televize
Zapojení které je jednoduché - ale pochopitelně nelegální :-)

(pro mírně pokročilé)

Vložil : RadioMan dne 02.08.2020, shlédnuto : 31214x


Použité součástky : 2N2222

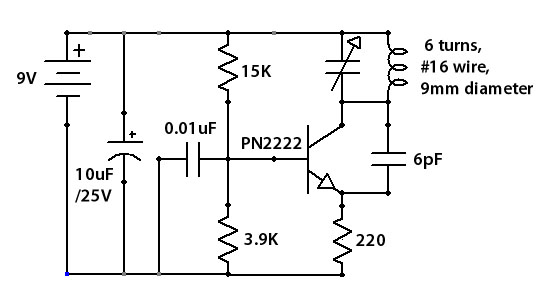

V podstatě velmi jednoduchý oscilátor s běžným NPN tranzistorem (bez problémů nahraditelným podobným typem) dokáže "zpříjemnit" poslech FM rádia a nižších TV kanálů například příliš hlučnému sousedovi.

Používání takovéhoto zařízení pro rušení rozhlasu nebo televize je samozřejmě nezákonné, zapojení uvádíme jen jako zajímavost.

Pro ty co neumí anglicky - cívečka má pouhých šest závitů navinutých na průměru 9mm, je vzduchová, bez jádra. Drát lze použít celkem libovolný, prostě třeba nějaký půlmilimetrový kousek měděného vodiče...



Diskuse ke schématu :
Sfetaaa
18.02.2021 19:59
Jakou hodnotu má ten kapacitní trimr..?

Sfetaaa
24.02.2021 09:51
Dobrý den, jakou hodnotu má ten kapacitní trimr? Děkuji za odpověď

Drnda
09.01.2022 23:33
Dobrý den, i má otázka je jakou má mít hodnotu trimr? Předem děkuji za odpověď

Jirka
11.04.2023 14:51
Vyhoví třeba hrníčkový trimr 30pf. Případně lze rozsah upravit i cívkou přidáním nebo ubráním závitu, jejím roztažením apod.

Ovečka808
23.07.2023 10:47
Jaký to má dosah?

Ovečka809
28.11.2023 20:49
Rušička mi nefunguje ani truchu, mam vedle civky( od rusicky) antenu pro AM radio, které pořád funguje....

Nezlomen
29.11.2023 18:17
Zkus FM rádio, jak je psáno ????

LUSY
11.12.2023 19:45
najjednoduchšia funkčná rušička televizneho a rozhlasoveho vysielania. Televizny signál šíreny cez internet to však nezruší. A však je možné rušenie wifi signálu. Na rozhlasove príjmače funguje 100% ladenie sa prevádza pomocou trimra cca 1 kiloohm zaradeneho do napajania IO. tymto sa generuje frekfencia až do niekoľko stoviek megaherzov je však potrebne použiť IO s extremne kátkou dobou preklopenia obvodu hradla. ja som použil typ MH7400 - na napájanie však treba cca 9 V /nie 5 V/ !!! frekfencia je potom určená vnútorným odporom napajacieho zdroja ako antena postačí cca 50 cm do vzdialenosti 50m zapojenie je veľmi jednoduché - použiu sa tri hradla, krtore spojime priamo do okruhu vystup hradla priamo na vstup bez pridania žiadnych iných súčastiek
