Schéma - Zapojení audio DIN konektorůZapojení audio DIN konektorů
Popis vývodů dříve používaných konektorů "pětikolík DIN"
Vložil : RadioMan dne 23.11.2019, shlédnuto : 1235x


Zdroj : Radiový konstruktér 1/70

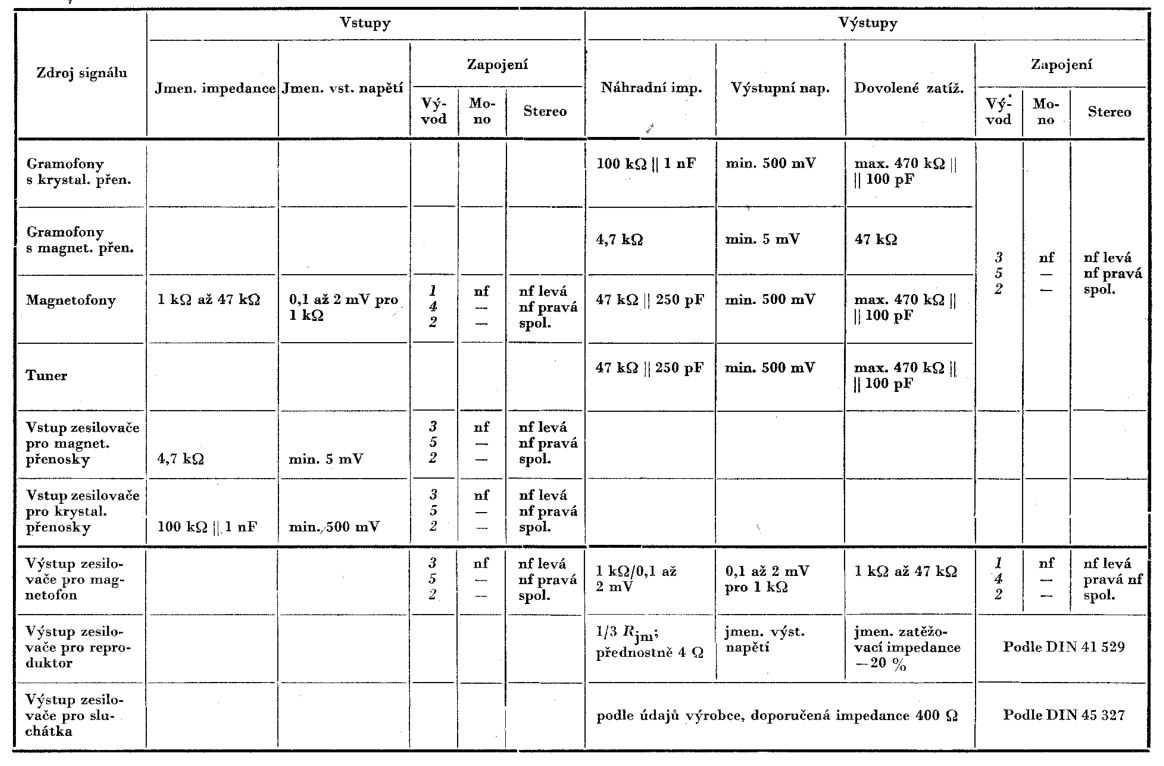

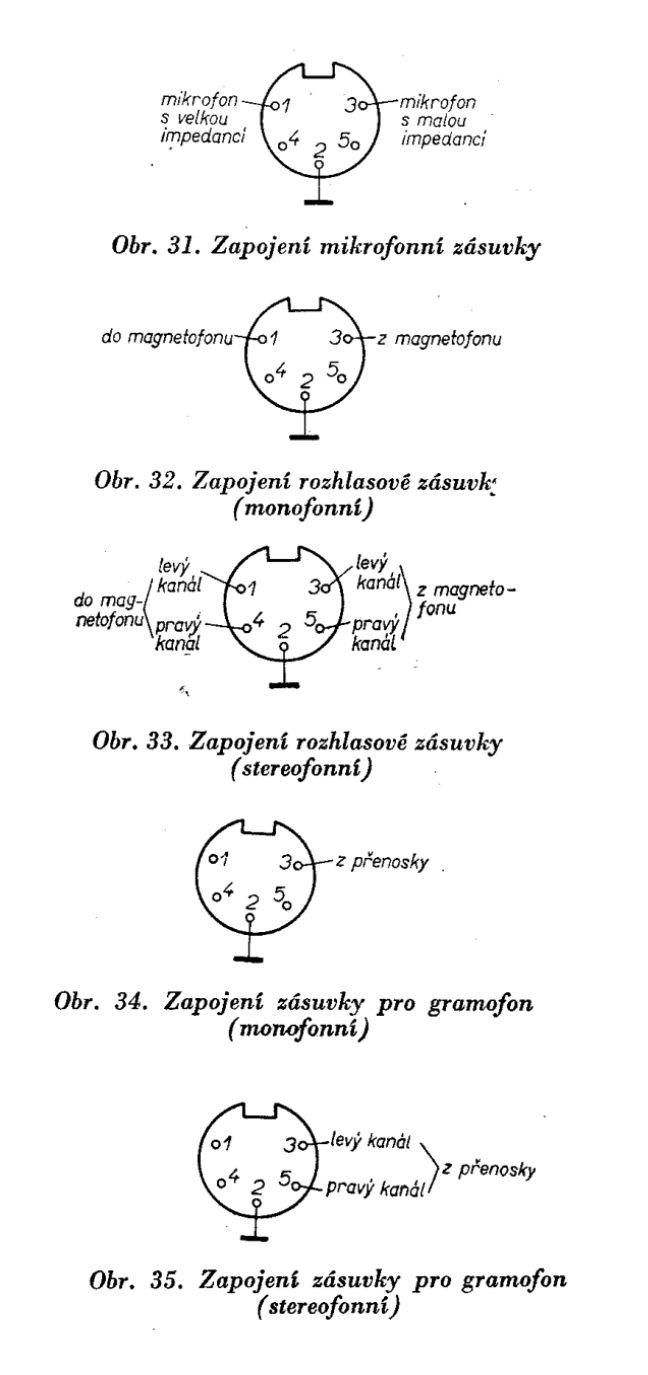

Dnes je to celkem jednoduché - konektory CINCH a JACK jsou už "od pohledu" jasné a není problém s jejich zapojením. Dříve se však u zařízení spotřební elektroniky používaly téměř výhradně konektory DIN. Pokud nevíte, jak správně zapojit šňůry ke starším gramofonům, magnetofonům, nebo zesilovačům, zde je zapojení zásuvek pro klasický "tříkolík" a "pětikolík" - podle staré normy DIN pro Hi-Fi
