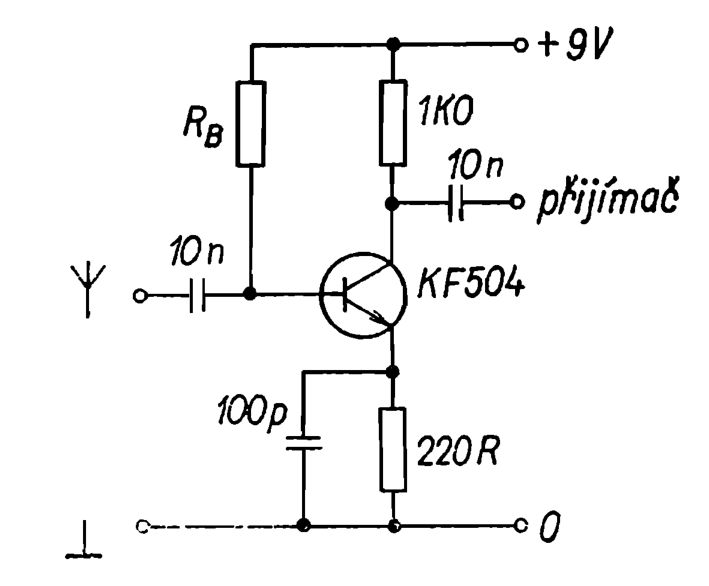

Schéma - Neladěný předzesilovač pro AMNeladěný předzesilovač pro AM
Vstupní vf zesilovač se ziskem 18dB bez cívek

(určeno i začátečníkům)

Vložil : RadioMan dne 19.11.2019, shlédnuto : 1020x


Zdroj : Ing. M.Syrovátko
Použité součástky : KF504

Zapojení převzaté z knihy Ing. Milana Syrovátky "Zapojení s polovodičovými součástkami" z roku 1978.

Odpor Rb se zvolí tak, aby kolektorový proud tranzistoru byl 4mA.

Vděčné zapojení pro ty, kteří se bojí vinutí cívek jako čert kříže
