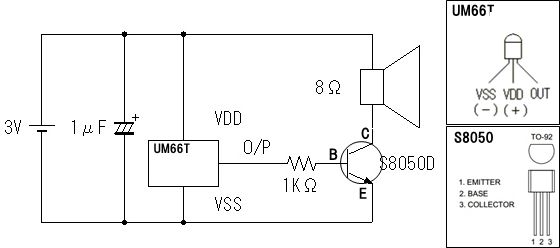

Schéma - Melodický zvonek s UM66TMelodický zvonek s UM66T
Jednoduchý melodický zvonek se čtyřmi součástkami

(určeno i začátečníkům)

Vložil : RadioMan dne 17.11.2019, shlédnuto : 1676x


Použité součástky : UM66T, S8050

Speciální integrovaný obvod UM66Txx se vyrábí již několik desítek let a stále je oblíbený, zejména pro svoji jednoduchost. Stačí k němu totiž připojit pouze napájení a piezoměnič. Pro napájení reproduktoru je tento obvod sám o sobě slabý a výstup je třeba posílit alespoň jedním tranzistorem. Na jeho typu prakticky nezáleží, můžete použít v podstatě libovolný NPN nf tranzistor (BC547,KC507,KF508...), prostě co doma najdete.

Obcod UM66T se vyrábí v několika provedeních, lišících se dalšími čísly za označením. Číslo označuje konkrétní melodii.
