Schéma - TV modulátorTV modulátor
Televizní modulátor pro analogové televize

(určeno i začátečníkům)

Vložil : RadioMan dne 27.07.2020, shlédnuto : 438x


Použité součástky : 74S04

Už několik desítek let je většina televizorů vybavena tzv. videovstupem, který přivádí obrazový sigvnál přímo k zobrazovacím obvodům přijímače a zabezpečuje tak dobrou obrazovou kvalitu. Starší televize ale videovstup neměly a proto se signál z jiných zařízení zaváděl přímo do anténního vstupu. Na televizoru pak bylo nutno naladit patřičný kanál, kde připojený přístroj "vysílal". Takto pracovala většina prvních videí, videoher, nebo osmibitových počítačů a pamětníci to určitě dobře znají.

Však i toto jednoduché schéma má svůj prapůvod u počítačů - modulátor v této podobě byl součástí stavebnice mikropočítače PLAN-80A, který se na sklonku socialismu objevil v československých prodejnách.

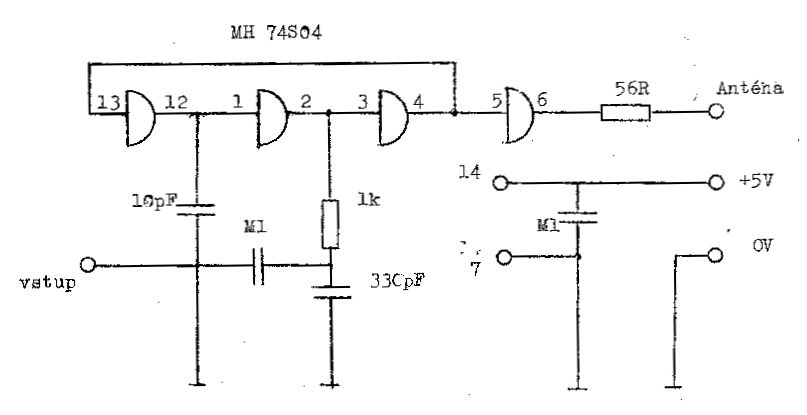

Číslicový obvod typu 7404 je zapojen jako jednoduchý oscilátor a doplňuje tak vstupní videosignál o vysokofrekvenční signál v I. pásmu TV vysílání.

Je nutné použít obvod se Schottkyho diodami (tedy 74S04 nebo 74ALS04) - kvůli vyšší dosažitelné frekvenci.

A k čemu je toto zapojení v dnešní době vlastně dobré ? Například k oživení starého černobílého televizoru, který v dnešní době digitálního vysílání už není čím "krmit". Pokud do tohoto modulátoru zavedete videosignál třeba z MP4 přehrávače, můžete svoji sbírkovou lampovou televizi občas alespoň tímto způsobem před návštěvami provětrat
