Schéma - Autoanténa z vyhřívaného sklaAutoanténa z vyhřívaného skla
Jednoduchá a účinná anténa do auta - kterou už v autě možná dávno máte !

(určeno i začátečníkům)

Vložil : RadioMan dne 07.07.2020, shlédnuto : 345x


Zdroj : Amatérské rádio B1/81

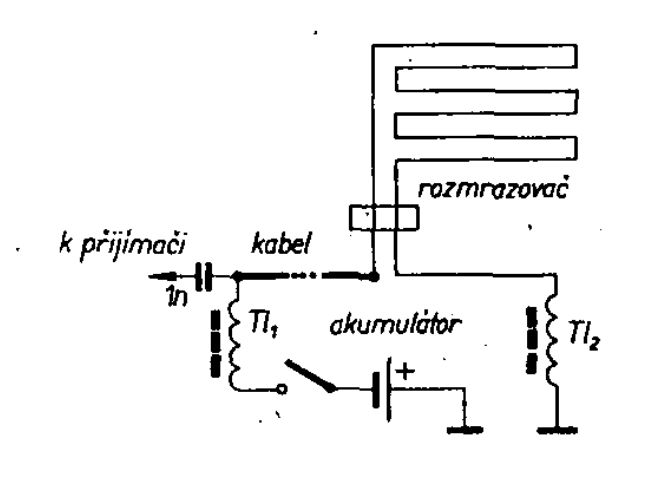

Super věc hlavně pro veterány - youngtimery, kde je mnohdy pro majitele zcela nemyslitelné vrtat nějakou díru do kastle. Mnoho aut má přitom už někdy od sedmdesátých let minulého století zadní vyhřívané sklo pro rychlejší rozmrazování. Věděli jste, že se dá použít jako poměrně dobrá anténa ? Ne, není to vtip ! Stačí jenom oddělit napájení od přijímače - a na to stačí dvě vf tlumivky a kondenzátor.

Tlumivky jsou navinuté na feritových tyčkách (třeba průměr 8mm a délka 40mm), stačí 30 závitů drátem o průměru 1,2-1,5mm

Koho by zajímalo více podrobností, najde je v původním zdroji schématu...
