Schéma - Měřič síly poleMěřič síly pole
Pro radiostanice a vysílačky

(určeno i začátečníkům)

Vložil : RadioMan dne 06.01.2020, shlédnuto : 1713x


Zdroj : Amatérské elektronické modely
Použité součástky : 1NN41

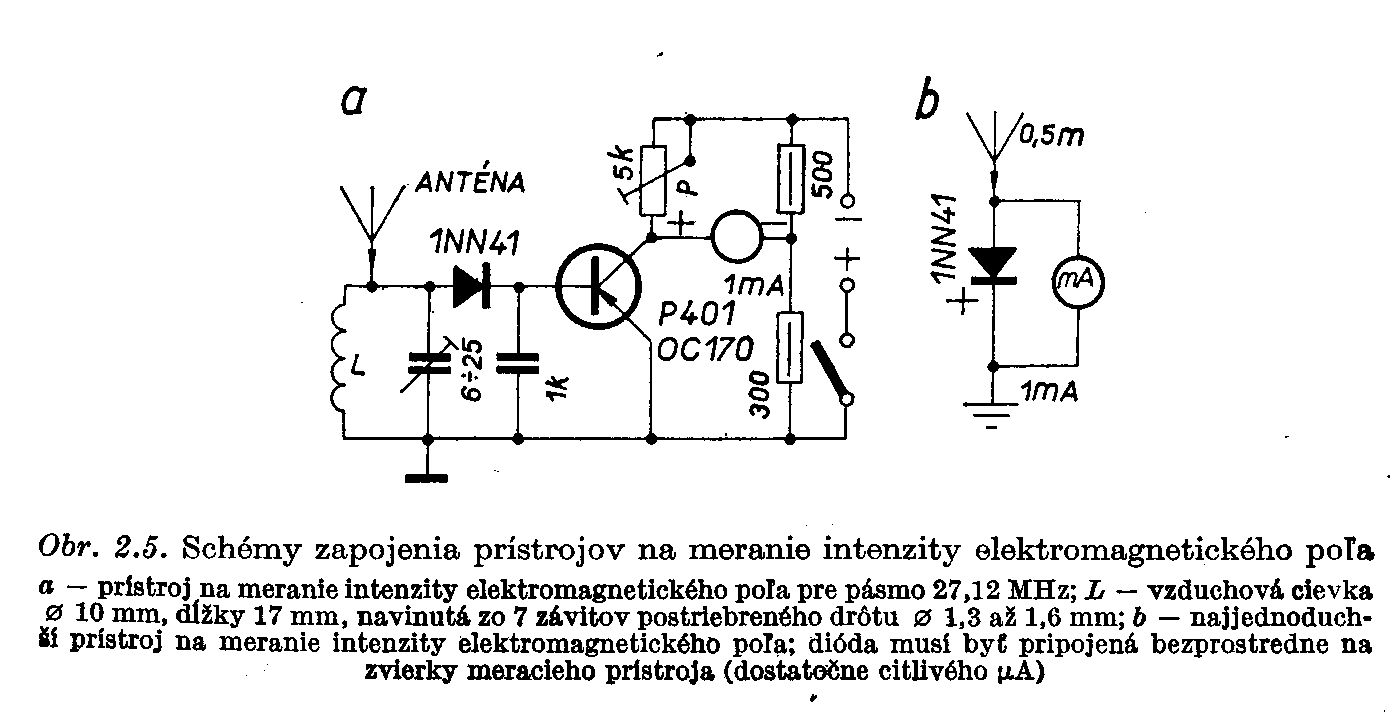

Nejjednodušší - a jeden trochu složitější měřič síly pole. Původně určeno pro pásmo CB, změnou cívky v laděném obvodu lze samozřejmě použít i na jiné kmitočty. Je to vlastně bohapustá stará dobrá krystalka s měřidlem místo sluchátek
