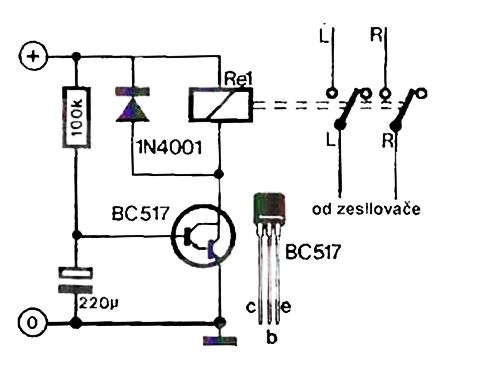

Schéma - Zpožděné připojení reproduktorůZpožděné připojení reproduktorů
Ochranný obvod pro zesilovače proti "lupancům" při zapnutí

(určeno i začátečníkům)

Vložil : RadioMan dne 06.01.2020, shlédnuto : 924x


Zdroj : 304 zajímavých zapojení
Použité součástky : BC517, 1N4001

Jednoduchá, ale spolehlivá ochrana proti rázům v reproduktorech při zapnutí zesilovače, které bývá velmi nepříjemné a neprospívá ani samotným reproduktorům. Zde se po zapnutí nejprve nabíjí kondenzátor a teprve poté začne vést tranzistor (Darlington) a sepne relé, které svými kontakty připojí reproduktory k výstupu.

Elektricky "čistším" řešením je relé s přepínacími kontakty, které v jedné poloze připojují reproduktory a ve druhé místo nich odpory (třeba 100R/1W - jejich velikost ani zatížení ale nejsou nijak kritické, protože výstup je zatěžuje pouze velmi krátkou dobu)
