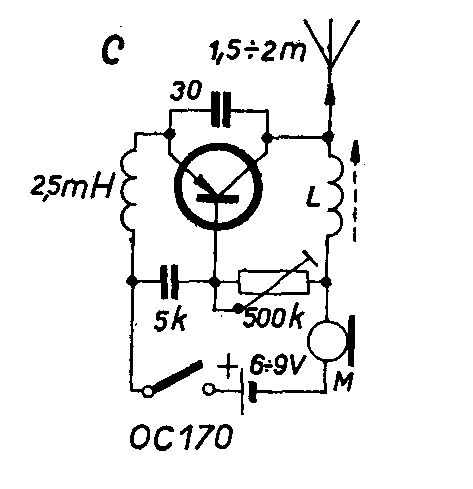

Schéma - Bezdrátový mikrofon - AM vysílačBezdrátový mikrofon - AM vysílač
Jednodušeji to už asi nejde. Jediný tranzistor a pět dalších součástek...

(pro mírně pokročilé)

Vložil : RadioMan dne 05.01.2020, shlédnuto : 1460x


Zdroj : Amatérské elektronické modely
Použité součástky : OC170

Zajímavé ultrajednoduché zapojení z polské knihy "Amatérské elektronické modely", bohužel bez bližšího popisu. Má fungovat jako bezdrátový mikrofon v rozsahu středních vln - a není důvod, proč by v blízkém dosahu od běžného AM rádia fungovat neměl. Cívka L je feritová anténa pro rozsah středních vln (cca 80 závitů na feritové tyčce). Mikrofon je uhlíkový ze starého telefonu...
