Schéma - První "tranzistorák" na světěPrvní "tranzistorák" na světě
Regency TR1 - první komerčně vyráběný tranzistorový radiopřijímač
Vložil : RadioMan dne 01.01.2020, shlédnuto : 1364x


Použité součástky : TI210,TI222,TI223

Úplně první, komerčně vyráběný a prodávaný přijímač osazený pouze tranzistory bylo kapesní rádijko TR-1 firmy Regency Radio z USA, sídlící v Indianapolis a na trh přišlo již v roce 1954. Šlo o skutečně malý a velmi vzhledný přístroj (velikost činila pouze cca 13x8x3 cm a rádio vážilo 350g i a bateriemi !) - v plastové krabičce, která byla v několika barevných provedeních, se ukrývala kromě baterií a malého reproduktoru destička s plošnými spoji, na níž byl sestaven malý superhet, osazený jednou diodou a čtyřmi germaniovými tranzistory, které dodala firma Texas Instruments, podílející se na vývoji rádia. Zajímavostí bylo použití miniaturní baterie s napětím 22,5V (která se ale v USA tehdy běžně používala pro elektronkové přenosné přístroje).

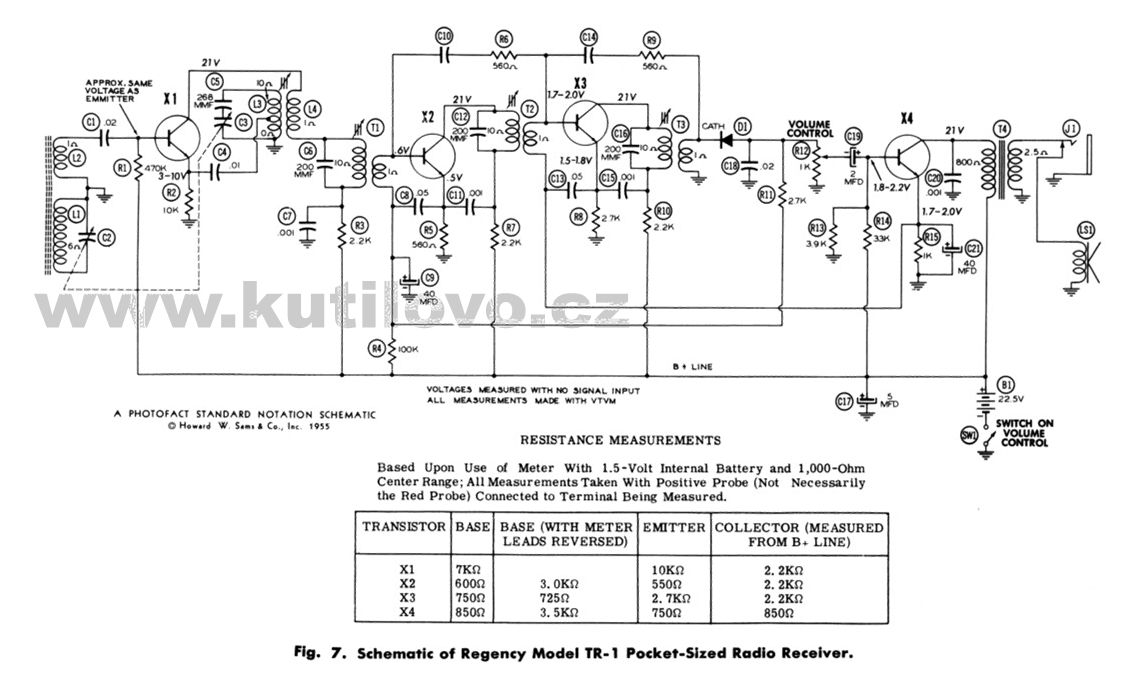

Tak co, nechcete si postavit kopii ? Zde je totiž kompletní schéma rádia TR-1. Bohužel se však obávám, že pro dnešního běžného smrtelníka-bastlíře bude toto zapojení poněkud "přecívkované"

Můžete si ho ale případně koupit. Příkladně jedno - to co je na fotografii, bylo nedávno i s brašničkou na prodej na E-Bayi za pouhých 1100 dolarů...
